Wofür steht SDR in Pipe? Ein vollständiger Leitfaden

Was bedeutet SDR?

SDR steht für Standard-Abmessungsverhältnis , und es ist eine der ersten Spezifikationen, die ein Ingenieur überprüft, wenn er ein Kunststoffrohr für ein Projekt auswählt. Die Zahl sagt Ihnen, wie der Außendurchmesser eines Rohrs mit seiner Wandstärke zusammenhängt, was wiederum bestimmt, wie viel Druck das Rohr sicher aushalten kann. Ein Rohr mit der Bezeichnung SDR 11 beispielsweise hat einen Außendurchmesser, der dem Elffachen seiner Mindestwandstärke entspricht.

Der Begriff taucht ständig in den Spezifikationen für Wasser-, Gas-, Abwasser- und Industrierohrleitungen auf, insbesondere für HDPE- und PVC-Druckrohre. Hersteller, die a Komplettes Sortiment an HDPE-Rohrprodukten Geben Sie SDR normalerweise neben Rohrdurchmesser und Druckklasse an, da die drei Werte zusammen definieren, wofür das Rohr ausgelegt ist.

Wie SDR berechnet wird

Die Formel hinter SDR ist einfach:

SDR = Außendurchmesser ÷ Mindestwandstärke

Nehmen Sie ein Rohr mit einem Außendurchmesser von 4,5 Zoll und einer Mindestwandstärke von 0,409 Zoll. Teilen Sie das eine durch das andere und das Ergebnis ist 11, sodass das Rohr als SDR 11 klassifiziert wird. Ändern Sie die Wandstärke bei demselben Durchmesser auf 0,265 Zoll und das SDR steigt auf 17. Am Außendurchmesser hat sich nichts geändert – nur die Wand hat sich geändert, und diese einzelne Variable wird durch die SDR-Zahl erfasst.

Warum SDR für die Rohrleistung wichtig ist

SDR ist nicht nur eine Maßangabe – es ist ein direkter Indikator dafür, wie viel Innendruck ein Rohr aushalten kann. Die Beziehung geht in eine klare Richtung: Eine niedrigere SDR-Zahl bedeutet eine dickere Wand im Verhältnis zum Rohrdurchmesser, und eine dickere Wand hält höherem Druck stand. Eine höhere SDR-Zahl bedeutet eine dünnere Wand, eine geringere Druckkapazität und typischerweise ein leichteres, kostengünstigeres Rohr.

Aus diesem Grund haben zwei Rohre mit unterschiedlichen Durchmessern, aber demselben SDR die gleiche Druckstufe, sofern sie aus demselben Material bestehen. Ein 2-Zoll-SDR-11-HDPE-Rohr und ein 12-Zoll-SDR-11-HDPE-Rohr sind beide für den gleichen Arbeitsdruck ausgelegt, da das Wand-zu-Durchmesser-Verhältnis konstant bleibt. Diese Beständigkeit ist Teil dessen, was ausmacht Rohr aus hochdichtem Polyethylen zur Wasserverteilung Einfache Spezifizierung in einem System mit unterschiedlichen Rohrgrößen.

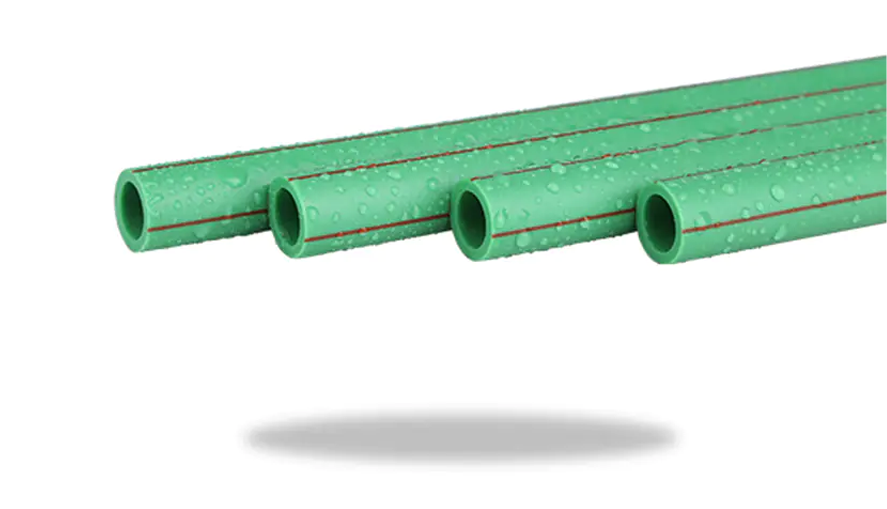

Die durch SDR bedingte Wandstärke beeinflusst auch die Steifigkeit. Ein Rohr mit einem niedrigeren SDR widersteht der Durchbiegung unter Bodenlast und Verkehrsbelastung besser als ein dünnwandiges Rohr mit hohem SDR, was für erdverlegte Installationen von Bedeutung ist. Die gleiche Logik gilt auch für andere Kunststoffrohrsysteme – die mechanische Festigkeit und Druckfestigkeit von PPR-Rohren folgt einem vergleichbaren Wand-Dicken-Verhältnis.

SDR vs. DR: Was ist der Unterschied?

SDR und DR werden auf die gleiche Weise berechnet und beschreiben die gleiche physikalische Beziehung, es handelt sich jedoch nicht ganz um austauschbare Begriffe. DR (Dimension Ratio) gilt für jedes Verhältnis von Außendurchmesser zu Wandstärke. SDR bezieht sich speziell auf Verhältnisse, die auf eine von ANSI festgelegte standardisierte Zahlenreihe fallen: 9, 11, 13,5, 17, 21, 26 und 32,5. Jeder Schritt nach oben in dieser Serie bedeutet eine Reduzierung der Wandstärke um etwa 20 % gegenüber dem vorherigen.

Einige Rohrnormen verwenden Abmessungsverhältnisse, die nicht in diese Reihe passen. AWWA C900-PVC-Rohre werden beispielsweise in den Größen DR 14, DR 18 und DR 25 hergestellt – Werte, die so gewählt wurden, dass sie bestimmte Druckklassen erfüllen, anstatt der ANSI-Progression zu folgen. Diese Pipes werden korrekterweise als DR-Pipe und nicht als SDR-Pipe bezeichnet, obwohl die zugrunde liegende Mathematik identisch ist. In alltäglichen Gesprächen werden die beiden Begriffe lose verwendet, aber die Unterscheidung ist übrigens wichtig, wenn man Spezifikationen schreibt oder Rohre mit anderen Kunststoffmaterialien vergleicht HDPE-Rohre sind im Vergleich zu PVC- und Stahlrohren vergleichbar an Stärke und Flexibilität.

Gemeinsame SDR-Werte und ihre Anwendungen

Nicht jeder SDR-Wert passt zu jedem Job. Niedrigere Zahlen gehen dorthin, wo der Druck am höchsten ist; Höhere Zahlen gelten dort, wo die Last geringer oder nicht vorhanden ist.

SDR 11 wird besonders häufig eingesetzt, da es die Druckkapazität mit den Materialkosten in Einklang bringt und die Standardbewertung für viele Erdgasverteilungsleitungen sowie für viele andere ist HDPE-Rohrprodukte für die Gasverteilung . Im Gegensatz dazu kommen Rohre mit der Nennleistung SDR 26 oder 32,5 in der Schwerkraftentwässerung zum Einsatz, wo der Innendruck minimal ist und die Kosteneffizienz Vorrang vor der Berstfestigkeit hat.

So wählen Sie den richtigen SDR aus

Die Auswahl von SDR beginnt mit dem Arbeitsdruck, dem das Rohr standhalten muss, einschließlich etwaiger Höhenunterschiede im System. Von da an führen einige andere Faktoren normalerweise zu einer niedrigeren oder höheren Zahl.

• Druckstöße durch Pumpenbetrieb, Ventilschließen oder Hydrantennutzung, die vorübergehend den stationären Druck überschreiten können
• Bei der Installationsmethode – gerichtetes Bohren und Bersten von Rohren – entsteht eine Zugspannung, die häufig eine dickere Wand erfordert, als die Druckstufe allein erfordern würde
• Betriebstemperatur, da die Druckwerte für Kunststoffrohre auf einer Standardreferenztemperatur basieren und mit steigender Temperatur sinken
• Äußere Belastungen durch Vergrabungstiefe, Bodenbeschaffenheit und Verkehr, die sich darauf auswirken, wie viel Ringsteifigkeit das Rohr benötigt

Laut der Technischer Leitfaden des Plastics Pipe Institute zu HDPE-Abmessungsverhältnissen Die Anpassung des SDR sowohl an den Druck als auch an die Installationsbedingungen – und nicht nur an den Druck – sorgt dafür, dass ein Rohrleitungssystem über seine gesamte Lebensdauer hinweg leistungsfähig bleibt. Durch die frühzeitige Bereitstellung des SDR werden kostspielige Fehlanpassungen mit Fittings und Schweißgeräten auf der ganzen Linie vermieden, da Verbindungen, Kupplungen und Schweißwerkzeuge alle auf der Grundlage eines bestimmten SDR-Bereichs hergestellt werden. Einen umfassenderen Überblick darüber, wo diese Bewertungen in die Gesamtrohrauswahl passen, finden Sie im Vorteile und Anwendungsgebiete von Rohren aus hochdichtem Polyethylen .
